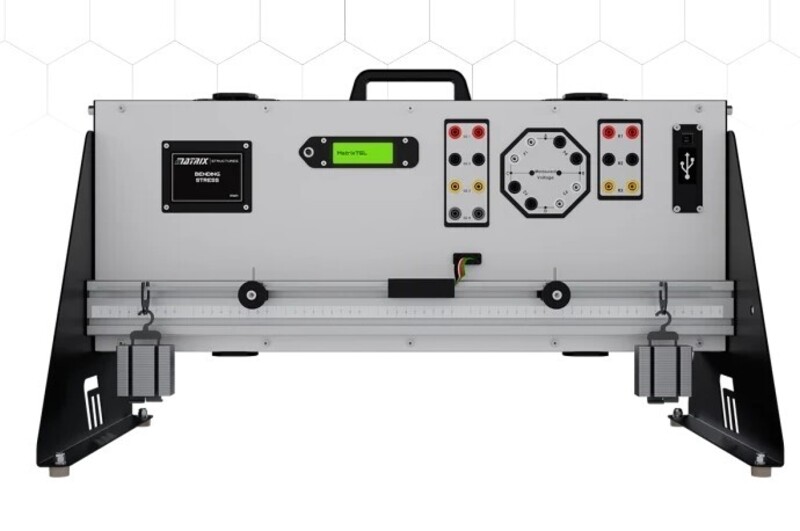

Le produit « Structures soumises à des contraintes de flexion » fournit aux étudiants une poutre équipée de 4 jauges de contrainte. Ces jauges de contrainte sont ensuite connectées au panneau arrière, ce qui permet de réaliser l'expérience à l'aide de simples connecteurs bananes de 4 mm.
L'expérience explore la contrainte de flexion dans une poutre soumise à des charges appliquées. À l'aide d'équations relatives à la déviation et à la contrainte de flexion, la valeur théorique peut être comparée au résultat de l'expérience. Les jauges de contrainte peuvent être connectées à l'aide de câbles bananes de 4 mm dans 3 configurations différentes de pont de Wheatstone. Les élèves peuvent alors explorer le comportement d'une configuration en quart de pont, demi-pont et pont complet. Des résistances de haute précision sont utilisées pour constituer le pont de Wheatstone en l'absence de jauge de contrainte.
L'écran LCD affiche la variation en millivolts de la sortie du pont de Wheatstone. Un bouton zéro permet de réinitialiser l'expérience.
L'expérience est alimentée par un câble USB connecté à un PC ou à une prise murale. Si le câble USB est connecté via un port PC, les données acquises peuvent être directement exportées vers Excel ou utilisées pour une analyse expérimentale et une simulation plus approfondies.
Objectifs pédagogiques
• Relation entre la contrainte et la déformation
• Les jauges de contrainte en tant qu'instruments
• Détermination de l'axe neutre par expérience et calcul
• Applications du quart de pont, du demi-pont et du pont complet de Wheatstone, avec leurs avantages et leurs inconvénients
L'expérience explore la contrainte de flexion dans une poutre soumise à des charges appliquées. À l'aide d'équations relatives à la déviation et à la contrainte de flexion, la valeur théorique peut être comparée au résultat de l'expérience. Les jauges de contrainte peuvent être connectées à l'aide de câbles bananes de 4 mm dans 3 configurations différentes de pont de Wheatstone. Les élèves peuvent alors explorer le comportement d'une configuration en quart de pont, demi-pont et pont complet. Des résistances de haute précision sont utilisées pour constituer le pont de Wheatstone en l'absence de jauge de contrainte.
L'écran LCD affiche la variation en millivolts de la sortie du pont de Wheatstone. Un bouton zéro permet de réinitialiser l'expérience.
L'expérience est alimentée par un câble USB connecté à un PC ou à une prise murale. Si le câble USB est connecté via un port PC, les données acquises peuvent être directement exportées vers Excel ou utilisées pour une analyse expérimentale et une simulation plus approfondies.
Objectifs pédagogiques
• Relation entre la contrainte et la déformation
• Les jauges de contrainte en tant qu'instruments
• Détermination de l'axe neutre par expérience et calcul
• Applications du quart de pont, du demi-pont et du pont complet de Wheatstone, avec leurs avantages et leurs inconvénients
