VERNIER-LEITERPLATTE 2 - VERNIER VCB2

158462

VERNIER-LEITERPLATTE 2 - VERNIER VCB2

158462

242,00 €/stück ohne 21% Mehrwertsteuer

stück

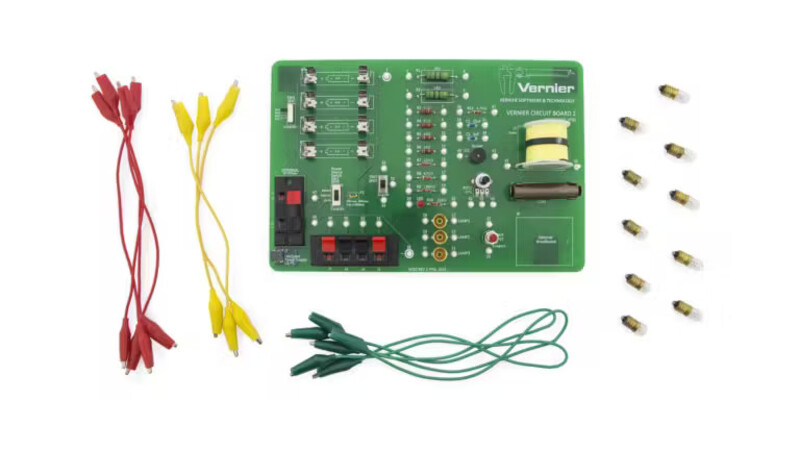

Die Vernier-Leiterplatte 2 ist eine praktische Plattform für Schaltkreislabore, von einfachen Reihen- und Parallelschaltungen bis hin zu RLC-Schaltungen. Viele Komponenten werden für Experimente bereitgestellt, und zusätzliche Komponenten können hinzugefügt werden, um die Möglichkeiten dieser nützlichen Platine zu erweitern.

Die Vernier Circuit Board 2 ist ein einfaches Elektrizitätslabor auf einer Platine. Die Revolverklemmen für jede Komponente erleichtern das Anschließen einfacher Reihen- und Parallelschaltungen, die Untersuchung des Verhaltens verschiedener Komponenten und die Untersuchung von RLC-Schaltungen. Die Vernier Circuit Board 2 enthält 10 Glühbirnen, eine rückstellbare Sicherung, drei Stromversorgungsoptionen, 10 Krokodilklemmen, Klemmen zum Hinzufügen eigener Komponenten und vorinstallierte Komponenten.

Installierte Komponenten
• R1 und R2 – 10-Ω-Widerstände mit einer Nennleistung von 5 W
• R3 und R4 – 51-Ω-Widerstände mit einer Nennleistung von 2 W
• R5 und R6 – 68-Ω-Widerstände mit einer Nennleistung von 2 W
• R7 – 22-kΩ-Widerstand mit einer Nennleistung von 1 W
• R8 – 47-kΩ-Widerstand mit einer Nennleistung von 1 W
• R9 – 100-kΩ-Widerstand mit einer Nennleistung von 1 W
• R11 – 4,7 kΩ Widerstand, ausgelegt auf 1 W
• C1 – 1 µF unpolarisierter Kondensator
• C2 – 10 µF unpolarisierter Kondensator
• 3 E-10 Lampenfassungen
• LED und 220 Ω Strombegrenzungswiderstand
• L1 – 5 mH Induktor mit Eisenpulverkern in einer Klammer
• 1 kΩ lineares Potentiometer
• 85 dB Summer
• SW2 – einpoliger Umschalter (SPDT)
• SW3 – einpoliger Tastschalter (SPST)

Technische Daten
• Größe: 10 Zoll x 6,5 Zoll (25,5 cm x 16,5 cm)
• Gewicht: ~0,44 kg
• Optionale Stromquellen:
o bis zu 4 AA-Batterien, nicht im Lieferumfang enthalten
o LabQuest-Netzteil (nicht enthalten) (oder anderer 5-V-Gleichstromadapter mit positivem ⅛-Zoll-Stecker)
o Gleichstromquelle wie Extech Digital DC-Netzteil
o Vernier-Leistungsverstärker
• Maximale Spannung: 10 V
• Rücksetzbare Sicherung öffnet bei 0,8 A, aber 0,3 A oder weniger werden empfohlen
• Alle Teile sind ROHS-konform
Vollständige Spezifikationen finden Sie im Benutzerhandbuch

Lieferumfang
• Eine Leiterplatte
• Zehn isolierte Überbrückungskabel mit Mini-Krokodilklemmen
• Fünf Lampen Nr. 48 mit einer Nennleistung von 0,06 A bei 2,0 V (zylindrischer Körper)
• Fünf Lampen Nr. 50 mit einer Nennleistung von 0,220 A bei 7,5 V (runder Körper)
